燒結機頭尾磁性鋼刷式密封裝置的制作方法
技術領域：
本實用新型涉及一種燒結機頭尾磁性鋼刷式密封裝置，主要對于球團燒結生產過
程中用于封閉燒結臺車機頭、機尾及其過渡段漏風的磁性鋼刷 密封
背景技術：
目前，在冶金行業原料初步處理燒結球團工序中，采用各式各樣的抽風或鼓風技 術，至今燒結機端部的密封裝置，基本采用固定蓋板裝置或彈性浮動蓋板裝置、四連桿式 密封裝置、重力擺動密封裝置、金屬柔磁性密封裝置等，但基于控制漏風的效果一直不夠理 想，特別是在臺車構件發生變形，部件之間出現點和線接觸，密封蓋板與臺車箱體存在著縫 隙，造成了嚴重的漏風現象，不但浪費能源，而且限制著燒結生產效率的提高，影響產品的 質量，增加了能耗。

鑒于上述現狀，本實用新型的目的是提供一種燒結機頭尾磁性鋼刷式密封裝置，
具有通過綜合性密封，有效降低了能耗，提高燒結或球團生產設備的生產效率。
本實用新型的目的是這樣實現的燒結機頭尾磁性鋼刷式密封裝置，包括密封臺面
組件，位于下端具有一個相連接的上箱體和下箱體；在所述密封臺面組件下端與上箱體、下
箱體連接處安裝一個密封裝置；所述密封臺面組件上部按間隔設置的磁鐵條和在各磁鐵條

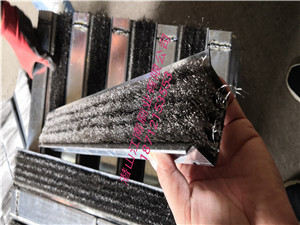

之間安裝密封蓋板；其中，在所述密封蓋板上設置鋼刷條；位于所述密封臺面組件和上箱體、
下箱體之間對稱設置穿過的調節裝置；位于機尾部位的密封臺面組件內部設有水冷管。 在本方案中，所涉及的調節裝置，包括垂吊設置的螺桿，其上安裝彈簧，通過調節
螺母與螺桿連接，保證上箱體和下箱體具有上下彈性運動的同時，又與密封裝置同步運動。 按上述應用特點，所涉及調節裝置中的上箱體、下箱體之間的螺桿上安裝彈簧之
外，還可所選用彈簧板；其中，彈簧或彈簧板為耐高溫材料制成。 在本方案中，水冷管固定在密封臺面組件上。 本實用新型中，密封采用分段技術，密封各段能根據臺車底部進行仿行。 總之，本實用新型提供的燒結機頭尾磁性鋼刷式密封裝置，具有結構緊湊，上部為
快捷式拆卸的構件，大大延長了整體裝置的使用壽命且維修簡便，提高了燒結的生產效率，
徹底解決了燒結機頭尾部漏風的問題。
